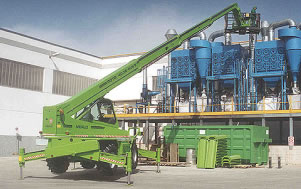

多数厂家采用变量泵,液控多路阀,操控精度低,降低效率,无法与国III,欧IV发动机匹配,更无法实现燃油消耗和排放的要求。

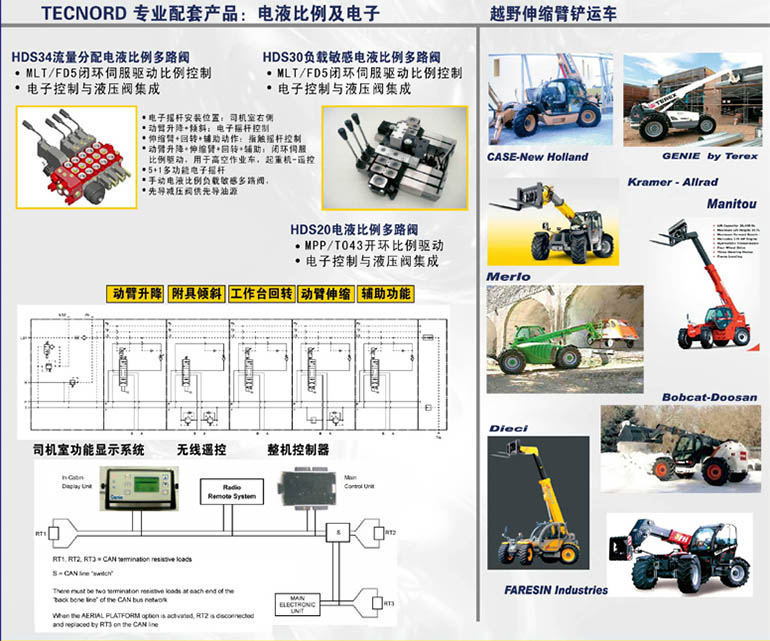

TCN电液控制系统包括JMF/JHD-MS电子摇杆(司机室)、电控柜含MPC4比例放大控制器(工况节能型)、T043电液比例减压阀,SERVO-ACTR发动机电液比例油门驱动器,无线/数码线控系统。采用该系统对叉装车液控多路阀进行电液比例升级配置,代替液控减压阀手柄,可以实现多功能辅具的控制,提高操作效率、提高比例控制精度,节省油耗,减少排放。

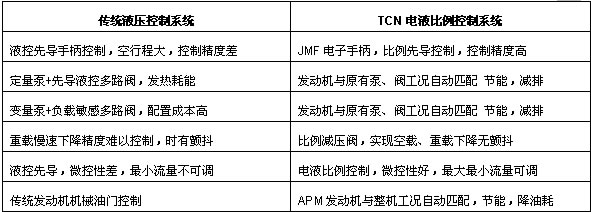

性能对比:
![](images/TCN-shensuobi3.jpg)
|
|
|
|
采用TCN电液比例系统对现有叉装车手动多路阀或液控多路阀进行电液比例升级配置,可以实现电子控制和多种快速换装机具的控制,例如:高空车工作斗的遥控。驾驶员在司机室或在任意位置操纵电子手柄,通过电子编程控制器和电液比例减压阀阀块,对液控多路换向阀进行先导比例驱动,实现转台旋转、动臂升降、动臂伸缩和吊钩升降或工作斗调平的比例控制。
MPC4控制器为绿色节能型,含发动机工况节能控制功能。该功能可自动调节发动机油门使发动机转速随电子摇杆的推拉角度变化,发动机转速可随各机构的工作负载工况变化,从而实现功率自动匹配。

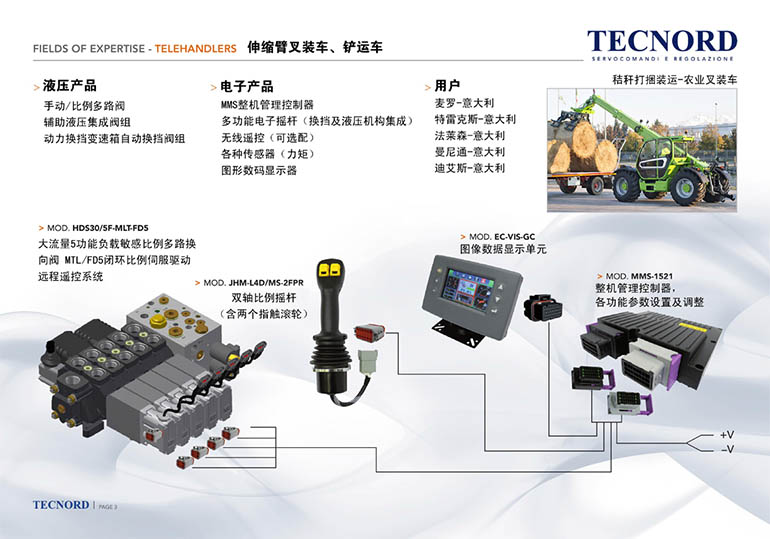

部件组成:

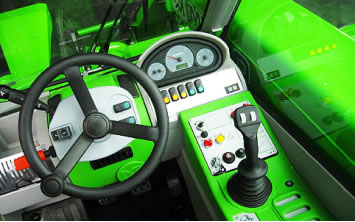

(1)司机室多功能电子手柄
(2)司机室仪表板,四轮转向开关,
(3)电液比例液控多路换向阀
(4)3位4通转向控制阀块
(5)SERVO-ACTR发动机油门电液伺服驱动器
(6)无线及数码线控系统(可选-高空作业车)
|
|
1)司机室多功能电子手柄,型号:JMF/JHD,
IP65(详见选型样本)
部件:
1个JMF/JHD-MS多功能手柄用于动臂升降,动臂伸缩、叉板调平、辅具销子、支腿调平等的电液比例控制
密封保护等级:IP65
摇杆操作方法:
- 动臂升、降:Y轴向前后推拉电子手柄,电位器输出模拟信号经MPC4编程控制器输出PWM放大电流驱动比例减压阀PRV1A或PRV1B,
比例减压阀得电后先导压力升高,液控多路阀阀杆位移,相应阀口逐渐开启,从而实现动臂升、降的换向和比例控制。
- 动臂伸缩:X轴向左右摆动电子手柄,信号电位器信号经MPC4编程控制器输出PWM比例放大电流(比例参数可通过编程器设定),驱动比例减压阀AUX1A或AUX1B,减压阀先导压力升高,液控多路阀阀杆位移,相应阀口逐渐开启,从而实现动臂伸缩的换向和比例控制。
- 辅具(货叉)倾翻调平:拨动#1微触滚轮,电位器输出模拟信号经MPC4编程控制器输出PWM放大电流,驱动比例减压阀AUX2A或AUX2B,减压阀先导压力升高,液控多路阀阀杆位移,相应阀口逐渐开启,从而实现辅具倾翻的换向和比例控制。
- 辅具销子伸缩:拨动#2微触滚轮,电位器输出模拟信号经MPC4编程控制器输出PWM放大电流,驱动比例减压阀AUX3A或AUX3B,减压阀先导压力升高,液控多路阀阀杆位移,相应阀口逐渐开启,从而实现销子伸出、缩回的换向和比例控制。
|

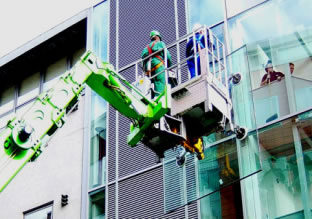

2)无线及数码线控系统(可选-高空作业车)
型号:RC-NBM-4F(详见部件尺寸图)
无线及数码线控系统(可选-高空作业车):
4个JLP-L2S微型电子摇杆用于动臂升降,动臂伸缩、转台旋转、工作斗调平的电液比例控制
1个急停按钮,用于整车机构的紧急停止
1个电源指示灯
密封保护等级:IP65
|
|
|
3)司机室电子控制器
A)
控制柜面板仪表盘-四轮转向控制开关(箭头A):
1个3位旋转开关(0-前轮转向,2-八字转向、1-蟹行)
B)
MPC4-H比例放大编程控制器(详见电子摇杆及电子编程控制器选型样本)
型号:MPC4-H-GTH2506,密封:IP65
模拟量输入:(0-5VDC)动臂升降、动臂伸缩、叉板倾翻/转台回转、销子伸缩/工作斗调平、支腿调平
PWM脉宽放大电流:动臂升降、动臂伸缩、叉板倾翻/转台回转、销子伸缩/工作斗调平、支腿调平(各功能比例参数独立调整)
模拟量输出:0-5V发动机电液伺服油门比例调速(4功能独立调整功能)
串行PC接口:用于PC机用户编程菜单参数调试
说明:
操作员通过司机室多功能手柄或无线/线控的操作元件(电子手柄)发出信号,经过MPC4电子控制器接收处理,输出比例电流信号驱动比例减压阀,实现液控多路阀的比例控制。该控制器同时配有发动机油门控制功能、怠速节能和工况功率匹配功能。怠速节能:作业中经常处于短暂停机待命状态,这时电子手柄在中位,液压工作机构处于停止状态,怠速节能功能可以使发动机转速自动下降,处于低怠速状态,减少燃耗、
|
|
延长使用寿命。工况功率匹配:当液压机构工作时,操纵手柄离开中位时,控制器即刻向发动机油门驱动器出信号,发动机转速自动为怠速状态。随着手柄摆角增加,油门模拟信号增加,油门驱动器行程将随设定的值范围变化,实现发动机转速与各种工作机构功率的自动匹配。
厂家提供PC机运行的软件程序和MMS控制器与PC机的接口电缆,
通过PC机或笔记本电脑,运行控制器中的用户程序对控制器的参数进行调整设定:
各液压机构比例参数:启动/停止斜率Ramp
up, Ramp down,负载流量大小Imin,Imax
各液压机构对应油门驱动器的参数:启动/停止斜率V-Ramp
up, V-Ramp down,油门驱动模拟量Vmin,Vmax.
|
|
|
|
|
5)
3位4通转向控制阀块
该阀块为3位4通电磁换向阀,实现车轮的3中转向控制,断电时为前轮转向,得电时为蟹行或八字行走。
电磁阀控制信号:
蟹行
八字行走
6)
SERVO-ACTR发动机油门电液伺服驱动器 (发动机配置有电子油门可不选此项)
SERVO-ACTR油门伺服驱动器适用于工程机械的发动机油门节能和整机变工况控制。
性能参数:
电源:8-30VDC,输入信号:0V
-5V
推/拉力:60公斤,反应速度:50-80ms
闭环控制的位置传感器LVDT
机械行程: 0-38mm
可调,
精度:0.01mm
具备"故障安全自保"功能,即:断电或故障时油门驱动器自动复位至怠速位置
行程可根据工矿所需的发动机转速设定
密封等级:IP65防尘、防水
具备超载、过流、反向保护
特点:
模拟量输入,可方便PLC编程控制,实现对发动机油门的遥控和比例调速
LDVT位置反馈提供了闭环控制回路,为快速反应、高精度自动控制提供了便利
断电机械零位自复位功能,符合欧美安全要求。当手动、断电或急停时,驱动器将自行回零位。
可以通过控制器各机构的发动机的转速范围,行程可随意设定,提供了最大的控制空间
具备超载、过流、反向保护
定位设定次数无限制
|
|
|
通常,伸缩臂叉装车厂家采用变量泵,负载敏感液控多路阀,实现多机构同步动,系统发热降低。但遗憾的是:操作微控性仍较差,燃油消耗和排放无明显改善,而且配置成本很高。
TCN电液控制系统包括JMF/JHD-MS电子摇杆(司机室)、电控柜含MPC4比例放大控制器(工况节能型)、T043电液比例减压阀,SERVO-ACTR发动机电液比例油门驱动器,无线/数码线控系统。采用该系统对起重机液控多路阀进行电液比例升级改造,代替液控减压阀手柄,可以实现叉装车司机室控制,实现多功能辅具的控制,提高操作效率、提高比例控制精度,节省油耗,减少排放。

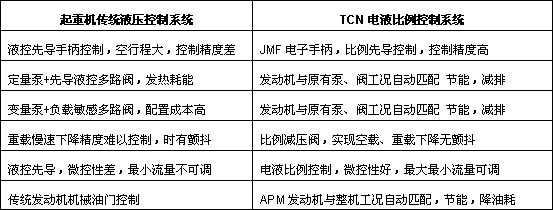

性能对比:
|
|
|
![](images/TCN-gaokongche3.jpg)
MPC4控制器为绿色节能型,含发动机工况节能控制功能。该功能可自动调节发动机油门使发动机转速随电子摇杆的推拉角度变化,发动机转速可随各机构的工作负载工况变化,从而实现功率自动匹配。
部件组成:
(1)司机室多功能电子手柄
(2)无线及数码线控系统(可选-高空作业车)
(3)司机室控制柜,
(4)T043电液比例减压阀块,
(5)SERVO-ACTR发动机油门电液伺服驱动器
|
|
电气系统(详见电子摇杆选型样本)
1)
司机室多功能电子手柄,
型号:JMF-MS,
IP65(详见选型样本)
部件:
JMF/JHD-MS多功能手柄含DM使能开关(防止误操作开关),X/Y轴电位器和1个指触比例摇杆,适应用于动臂升降,动臂伸缩、转台旋转、吊钩升降或工作斗调平(可选)的电液比例控制,
密封保护等级:IP65
|
|
2)无线及数码线控系统(可选-高空作业车),型号:RC-NBM-4F(详见部件尺寸图)
无线及数码线控系统(可选-高空作业车):
4个JLP-L2S微型电子摇杆用于动臂升降,动臂伸缩、转台旋转、工作斗调平的电液比例控制
1个使能按钮(防止误操作开关)。
1个急停按钮,用于整车机构的紧急停止
1个电源指示灯
密封保护等级:IP65
|
|
3)
MPC4-H比例放大编程控制器(详见电子摇杆及电子编程控制器选型样本)
说明:
操作员通过司机室多功能手柄或无线/线控的操作元件(电子手柄)发出信号,经过MPC4电子控制器接收处理,输出比例电流信号驱动比例减压阀,实现液控多路阀的比例控制。该控制器同时配有发动机油门控制功能、怠速节能和工况功率匹配功能。
怠速节能:作业中经常处于短暂停机待命状态,这时电子手柄在中位,液压工作机构处于停止状态,怠速节能功能可以使发动机转速自动下降,处于低怠速状态,减少燃耗、延长使用寿命。
工况功率匹配:当液压机构工作时,操纵手柄离开中位时,控制器即刻向发动机油门驱动器出信号,发动机转速自动为怠速状态。随着手柄摆角增加,油门模拟信号增加,油门驱动器行程将随设定的值范围变化,实现发动机转速与各种工作机构功率的自动匹配。
|
|
|
液压系统:

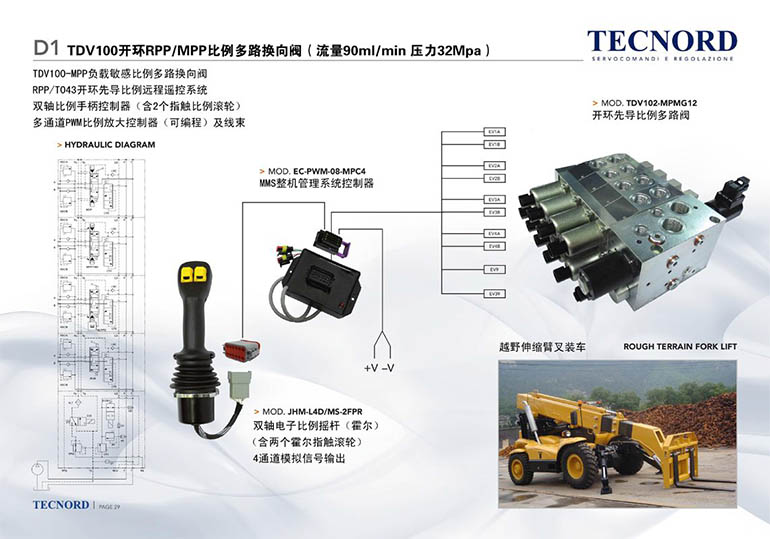

4-1)先导比例减压阀换向阀块,
型号:SF111106Z,详见右图
SF111106Z比例减压阀块含6个比例减压阀,3个梭阀,1个上下车功能转换阀,适应与液控多路换向阀比例控制。
特点:
控制阀反应迅速,比例调压;
整体式比例减压阀,防水密封;
大流量比例减压阀满足快速反应
阀块具备手动和遥控转换电磁阀和梭阀;

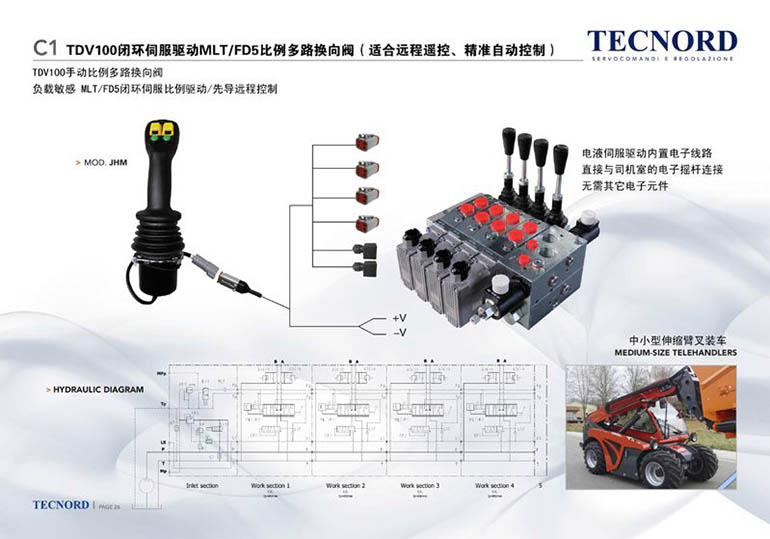

4-2)电液比例液控多路阀,
型号:TDV100-6F,详见图纸
|
|
电液比例多路换向阀含5片工作阀片、进口阀片和出口阀片。
工作原理如下:
主泵进口阀片,含RV,EV9,
RPM,EV为动臂变速油缸、伸缩臂1油缸、伸缩臂2油缸、调平油缸和锁紧油缸供油;含EV5通过PKB供前轴制动离合器,含单向阀PRZ油口通过双防空穴阀向二级油缸补油。
转向泵旁通口进口阀片含RV,
EV9通过双泵合流实现伸缩臂2油缸的快速伸出,
动臂升、降:Y轴向前后推拉电子手柄,控制比例阀1A或1B,从而实现动臂升、降的比例控制。
动臂伸缩:X轴向左右摆动电子手柄,控制比例阀2A或2B,从而实现动臂1伸缩的比例控制。
货叉倾翻:拨动手柄上#1微触滚轮,控制比例阀3A或3B,从而实现货叉倾翻的换向和比例控制。
货叉侧移:拨动手柄上#2微触滚轮,控制比例阀4A或4B,从而实现货叉侧移的换向和比例控制。
|
|
5)SERVO-ACTR发动机油门电液伺服驱动器
SERVO-ACTR电液比例驱动器由比例减压阀、LVDT位移感应传感器、活塞驱动机构、比例放大伺服驱动电路组成,有断电机械零位自复位功能。SERVP-ACTR驱动器可对发动机油门遥距驱动控制,可配合整机电子控制系统实现发动机怠速节能,整机节能的工况分级控制等。通常与原有机械拉杆机构直接连接,也可用软轴与机械拉杆系或机械踏板并接,避免断电状态时与手动控制干涉。
主要特点:
输入信号范围: 0V
- 5V
推/拉力:30/60公斤
闭环控制LVDT感应型![](images/huandang-zhuangzaiji7.jpg)
响应速度:<
80 ms
机械行程:0-30mm
可调
电源:12/24VDC
防尘、防水等级:IP65
定位重复精度:0.01mm
特点:
实现对发动机油门的远程控制和比例调速
LDVT位置反馈提供了闭环控制回路,为快速反应、高精度自动控制提供了便利
故障、断电自复位功能,符合CE安全要求。当断电或急停时,驱动器将自动回零位
可以通过控制器ECU设置各机构的发动机的转速范围,行程可随意设定
具备超载、过流、反向保护
定位设定次数无限制
|
[
