 PWM-01-MPC1-D PWM-01-MPC1-P PWM-A2-MPC1-P PWM-P2-MP**-P PWM-02-MPC2-H



EC-PWM-01-MPC1-P 比例放大器(单通道单向1个比例阀)"P"型(平面安装)


PWM电子放大器用于单一比例电磁阀(减压阀、流量阀、溢流阀)的控制,可与电位器,PLC等其它控制系统配套使用。

技术参数:

  • 工作电压: 8.5-30 VDC
  • 最大电量损耗: 100 mA (无负载)
  • 工作温度: -20°C / + 85°C
  • 环境密封保护等级: IP65
  • 比例输入信号: 0-5V/0-10V/0-20mA
  • 输入阻抗: 50 kOhm
  • 放大电流范围(PWM): 100-3000 mA
  • 震颤频率: 55-200 Hz
  • 线性精度: 100%
  • RAMP升降可调时间: 0-3 sec

调整:

下列参数的设定是采用三个按键开关(MENU / PLUS / MINUS)、并用四个LED显示灯进行状态显示

. Imin 最小输出电流 . Ramp 开口坡升时间
. Imax 最大输出电流 . Ramp Down开口坡降时间
. DITHER震颤频率

"P"型(平面安装,标准7芯电缆)

性能特点:

EC-PWM-MPC1脉宽调制电流放大控制器为单一比例减压阀、流量阀和换向阀设计。输出电流的大小不受比例电磁线圈的电阻及电缆的长短所影响,随比例摇杆的角度及相应输入电压的大小比例而变化,在一定的电压范围内保持正常比例输出。

叠加于放大电路的震颤信号可以减少阀件之间的摩擦,防止阀件卡死,改善润滑。

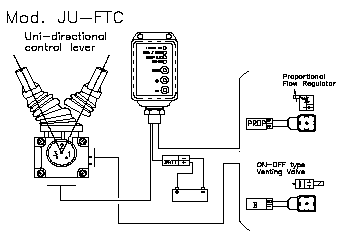

应用实例:(见右图)

采用FTC单轴单向比例摇杆和MPC1放大器可以控制比例流量阀和安全溢流阀,实现液压回路的无极调速。

[ 产品样本]
