同样,装有压力补偿器的变量泵系统在部分工况或微动工况时,流量小且负载压力大大低于溢流阀设定压力时,由于这种泵是在最大压力下调节,泵流量为最大,换向阀进出口的压降导致发热损耗同样严重。

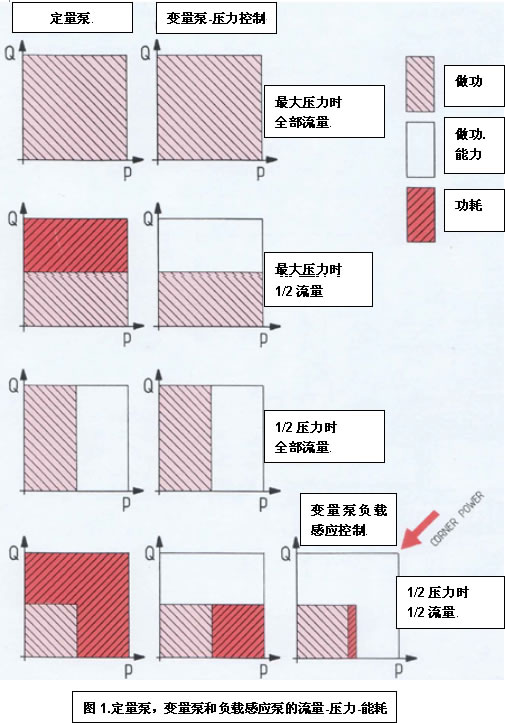

负载感应控制的变量泵基本消除了无效功的发热损耗。系统的发热损耗仅限于换向阀进出口实际流量的压降发热损耗,而且随实际系统工作压力的变化保持恒定。见图1的最下图示。

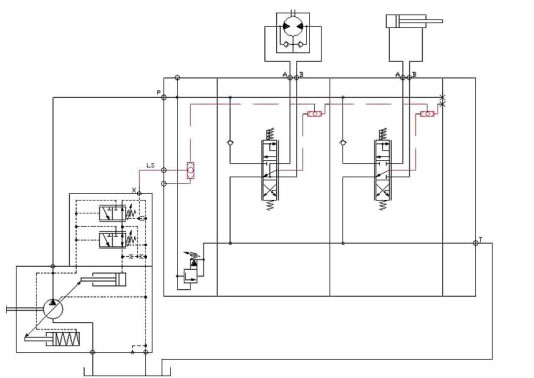

负载感应回路通常包括轴向柱塞变量泵,负载感应驱动机构和配置有负载感应梭阀网络的比例多路换向阀(见图2)。负载感应网络的LS口与变量泵负载感应控制阀的X口相连。多路换向阀中负载感应网路(红色图示)通过一系列梭阀与每个工作控制阀片的A口和B口相通,从而保证所感应到最高负载压力可以通过梭阀传至变量泵的控制阀。
![](images/ganying2.jpg)
图2.
典型负载感应油路
为了说明负载感应泵和多路换向阀的配合作用。我们用一个手动换向阀和液压绞车的例子来做对比。操作员推动手动阀,滑阀行程为20%,绞车滚筒以5RPM速度旋转。为了说明原理,我们把换向阀比做固定节流环。当节流环进出口两端的压降不断降低,流经节流环的流量则相应减少。
当绞车的负载增加时,节流环(换向阀)出口的负载感应压力亦相应增加。此时,流经节流环(换向阀)的压降降低,节流环的流量减少,绞车速度开始减慢。
在负载感应回路中,节流环(换向阀)出口的负载感应压力通过换向阀的负载感应梭阀网络传至变量泵的控制阀。变量泵的负载感应控制阀即刻响应增加的感应压力,推动斜盘使泵排量缓缓增加,节流环(换向阀)进口的压力开始上升。这种作用可以维持节流环(换向阀)进出口的压力恒定,流量恒定,从而达到绞车速度的恒定。节流环(换向阀)进出口的压降delta
P维持在10-30公斤。当所有换向阀回到中位,负载感应压力释放至油箱,泵负载感应控制阀维持在相当于或略高于设定压降值,变量泵处于起始待命状态。
由于变量泵只根据负载感应驱动器的指令大小来输出流量,负载感应控制方式无节流发热损耗,节能效应明显。正如上述例子所示,驱动控制效果明显改善。负载感应控制可以保证流量控制的恒定,而不受泵驱动轴速度变化的影响。如果泵的速度减低,负载感应控制阀推动斜盘增加排量,维持节流环(换向阀)的压差,直到排量达到最大量。
|
