Delta Power TCN整体比例多路换向阀

美国DELTA POWER插装式比例多路换向阀由(1)压力补偿元件，(2)比例流量阀，(3)电磁多路换向阀及各种功能阀组成，采用定量泵可实现比例多路换向控制回路，回路温升低，无载功耗少，适应于中、小型液压移动机械。

DP整体多路阀的特点是：集成化程度高、体积小、功能全、成本低、为液压移动机械厂家及用户提供了高性价比选择方案。

DP插装式整体多路换向阀可与DP-TCN的比例摇杆，MPC放大器、MMS整机控制器、RC数码遥控器、HBC无线电遥控系统配套使用。有多种集成整体阀，适应于汽车起重机、随车吊、中小型装载机、挖掘机、高空平台车等液压走行、搬运机械。

主要技术参数：

流量:15/30/40/45/55/60/75/90/120/135L/min
系统压力：20-25Mpa
中位机能：Y、O、H、N型
工作阀片数：1－6片
线圈电压：12VDC, 24VDC
PWM比例放大电流：200－550/600 mA
过滤精度：16/19 (ISO 4406)

一、比例流量阀

RFP-3V/TCN为压力补偿旁通型比例流量阀，适用于定量泵液压机构的比例流量调节，其调速性能好，发热低的特点使其广泛应用于移动液压机械。该比例流量阀作为进口主阀与电磁开关多路换向阀配套使用，通常作为开关式多路换向阀组合阀块的进口阀块配置。

技术参数：

压力：25Mpa
电源电压：12/24VDC
过滤：25微米
输入电压：2V- 4V（中位）- 6V
电子摇杆电位器电阻：1-10 Kohm
放大电流：250－500 mA
可选项：内置电子控制模块。
可选项：EC-MPC1外置电子控制模块。

（1）订货型号(流量)：

2-8G:15L/min-2G 30L/min-4G 55L/min-8G
4-16G:30L/min-4G 50L/min-8G 75L/min-16G
4-15G:45L/min-4G 60L/min-8G 90L/min-12G 120L/min-15G

（2）比例流量阀工作原理

该比例流量阀由CP3旁通三通压力补偿阀，VP比例减压阀，REC流量调节阀和EV负载感应溢流阀组成，可实现流量0－100％的比例调节。

REC比例流量调速阀由VP先导比例减压阀驱动， 将负载压力传至CP3负载腔（弹簧侧），提供负载所需的流量，高于负载压力的多余流量从CP3压力补偿阀的旁通口流回油箱。

多路阀为中位时，VP减压阀为失电状态，泵流量压力经IN口直接作用于CP3压力补偿阀的底部, 打开旁通口，泵流量仅以高于CP3负载腔的压力流回油箱。此时CP3等同于旁通阀，CP3负载腔的压力P仅为0.8－1.2 Mpa （P = 弹簧侧压力+泄油背压）。

当多路阀某一换向阀工作时，VP减压阀得电， 油泵压力经VP比例减压阀，调节REC流量调速阀先导口两侧的压差，实现调速阀滑阀阀口的比例调节，调节压力同时作用于CP3弹簧侧，比例减小旁通口BP的开口,保证负载所需的流量，旁通多余流量。

二、压力补偿阀

（1）CP2二通直通式压力补偿定差减压流量阀

CP2二通直通式压力补偿定差减压流量阀通常装在某片换向阀P口进口侧。当多个工作片阀同时工作时，负载压力传至CP2阀的弹簧侧。此时，工作阀片功能等同于串连流量控制阀，在CP2的作用下各阀的流量均保持恒定。其流量与输入信号成比例，独立控制且不受其它负载变化的干扰。

（2）CP3三通压力补偿旁通溢流阀

CP3三通压力补偿旁通溢流阀通常装在多路阀的主进口阀片。当多路阀停止操作，且各阀均在中位时，CP3则旁通主油路流量。当某一阀工作时，CP3在负载压力+补偿压力（5-15bar）旁通溢流，根据最大负载压力提供所需的流量。

三、电磁换向阀

整体多路电磁换向阀与分体多路换向阀一样，有手动控制和电磁铁控制，有四种中位机能N型、O型、Y型、H型。可采用插装式3位4通电磁换向阀，也可采用2个2位4通或2个2位3通的电磁换向阀组合方式。手动控制可选项有：推入复位、拉出复位/自锁、旋转自锁等多种方式。

技术参数：

压力：25－35Mpa, 电源：12/24VDC, 过滤：25微米, 可选项：手动功能

（1）订货规格 (流量)：

M系列（7通径）5.7 - 7.6L/min
P系列（8通径）: 11 - 23L/min
D系列（10通径）: 23 - 38L/min
T&H系列（12通径）: 56L/min

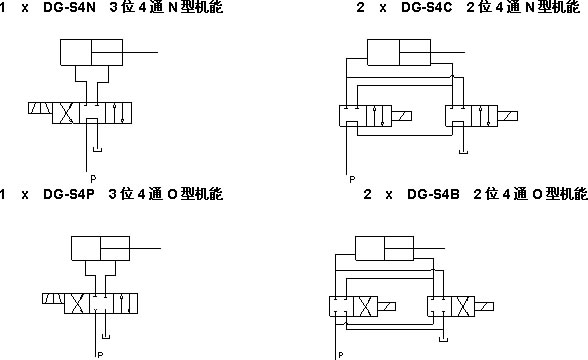

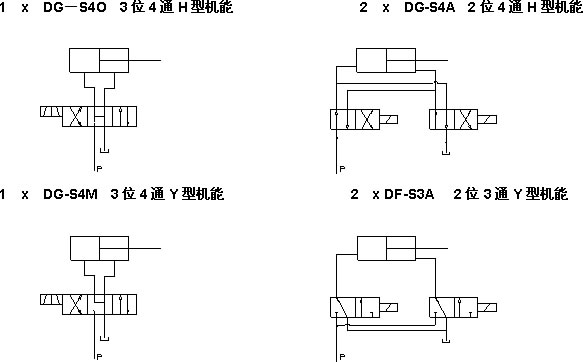

（2）中位机能选配范例：

若系统额定流量范围为12-23L/min，可直接采用整体插装式3位4通电磁换向阀。 若系统额定流量范围为5.7-56L/min，可采用2个2位4通或2个2位3通的组合方式，这种组合方式均含有手动控制的可选项（推入复位、拉出复位/自锁、旋转自锁）。
