TDV50-D LS负载感应多路换向阀

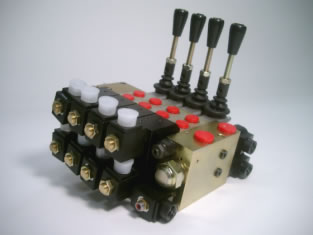

 TDV50 型电液比例多路换向阀为负载感应型,进口阀块均装有压力补偿阀和比例流量阀,工作阀块的滑阀机能有多种配置,并可根据要求在各工作阀块增加限压/防空穴阀。工作阀片有两种驱动方式:手动、电液开关,通过控制电路与进口阀的比例阀配合实现各机构的比例调速控制。该多路阀控制精度高、微控性好,抗污染强,操作方式为依次单一方式,特别适应于车载液压机械的遥控电液比例控制,高空作业车,随车起重机等。

换向阀主要技术规格及参数:
最大进口流量:50L/min
工作压力:280 bar
多路阀的配置数量:18
工作片阀流量可选:8/16/20/25/27L/min
中位机能:H,O,Y,N
过滤等级:25微米
工作油温:- 25℃ - +95℃

D型驱动器技术参数:
先导压力:16-25 bar
先导流量(至每片换向阀):0.3/min
电源电压:12 / 24VDC
开关量驱动器输入信号:12/24Vdc

进/出口端盖阀片:

  • CP3三通压力补偿溢流阀(0-40L/min)
  • RPM先导压力减压阀(25 bar)
  • RV安全溢流阀(280bar)
  • EV39/EV49先导驱动电磁溢流阀
  • REC比例流量调速阀,放大电流范围(PWM电流):350-650 mA

进口阀片流量可选:
该换向阀为手动/开关驱动,负载感应系统将每片阀的感应压力传递至进口阀块的旁通式静压三通压力补偿阀(逻辑元件),其功能如下:

  • CP3三通压力补偿定差旁通溢流阀:当多路阀停止操作,且各阀均在中位时,CP3则旁通主油路流量。当某一阀工作时,CP3在负载压力+补偿压力(5-15bar)旁通溢流,根据最大负载压力提供所需的流量。
  • CH负载感应梭阀(工作阀片):CH负载感应梭阀将各工作阀片的负载压力传至进口阀块的CP3
