DELTA POWER公司采用电液比例流量调速阀与定量齿轮泵或电磁多路换向阀结合的方案大大提高液压系统功能、降低成本、提高可靠性,为液压机械厂家及用户提供了性价比极佳的泵、阀选择方案。

特点说明:

  • PRV电液比例先导减压阀,PWM比例放大电流驱动

  • FR比例流量调速阀,先导压力驱动

  • CP2/CP3压力补偿,旁通溢流,比例流量调节

  • CP2/CP3优先流量、旁通流量控制,恒定流量比例调节


比例流量调速阀的原理(见右图):

该流量调节阀的特点是采用先导比例控制阀,通过流量调节阀,实现阀口的比例流量调节。

该阀含压力补偿旁通溢流阀。FR比例流量调速阀由先导比例减压阀驱动,可实现流量0-100%的比例调节。IN为进口,FR为流量优先节流口,BP为旁通口。RF流量优先口可保证FR口恒定的调节流量,使其不受IN进口流量波动的影响,BP压力补偿旁通口在进口流量大于FR口所需的调节流量时,由BP口旁通多余的流量;当FR口无需调节流量时,压力补偿阀将由BP口旁通所有流量。BP口可接入主油路(液压马达)或接入油箱回路。

该阀压力补偿旁通溢流方式基本满足变量泵/马达的节能方式,散热性能好,特别适应于移动机械液压系统。

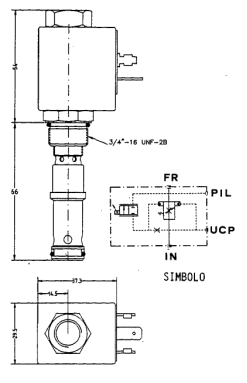

PRV电液比例先导减压阀与流量调速阀(见右图):

先导压力调节范围:0-25bar
额定流量:0-3L/min
控制电流:200-550/600 m A
过滤精度:16/19 (ISO 4406)
比例流量选型范围:
0-12 L/min(D6/G8)
0-22 L/min (D10/G4)
0-45 L/min (D10/G8)
0-60 L/min (D10/G16,D18/G8)
0-95 L/min (D18/G16)
0-135 L/min (D18/G40),

工作压力:24Mpa


CP2/CP3二通/三通压力补偿阀:

BP压力补偿旁通口在进口流量大于FR口所需的调节流量时,由BP口旁通多余的流量;当FR口无需调节流量时,压力补偿阀将由BP口旁通所有流量。BP口可接入主油路(液压马达)或接入油箱回路。

CP2二通压力补偿阀(见右图):

流量选型范围:
0-35 L/min
0-75 L/min

0-120 L/min,

CP3三通压力补偿阀(见右图):

流量选型范围:
0-35 L/min
0-75 L/min
0-120 L/min,
