二位二通常开锥阀
|
|
|

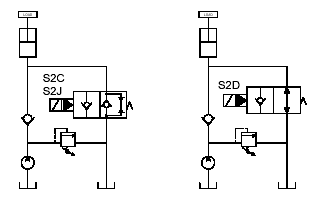

应用示例:
S2C
典型应用于要求大流量、低压降的泵卸荷回路。
S2D
典型应用于油缸双向控制的回路。
S2J
典型应用于低压,要求近零泄漏的回路。采用软阀座结构泄漏量微乎其微。
|
![](images/2w2pNO-zhui.gif) |
|
|
|
|
|
|
|

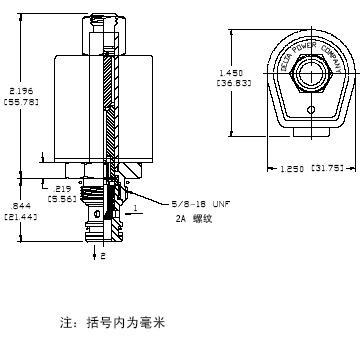

描述:
5/8
MINI 系列,二通先导常开锥阀(通电反向自由流动) |
|
技术参数
|
额定流量:5
GPM (19 L/Min) |
最大工作压力:3000
PSI (207 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
M=MA型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|
|

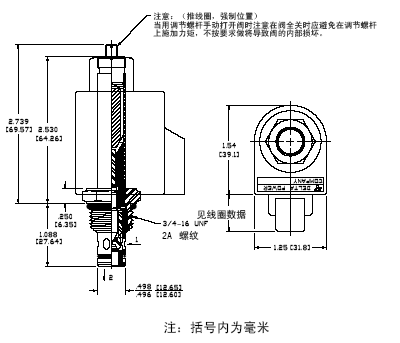

描述:
3/4
POWER 系列,二通先导常开锥阀(通电时反向自由流动) |
|
技术参数
|
额定流量:10
GPM (38 L/Min) |
最大工作压力:3500
PSI (241 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
P=PB型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|

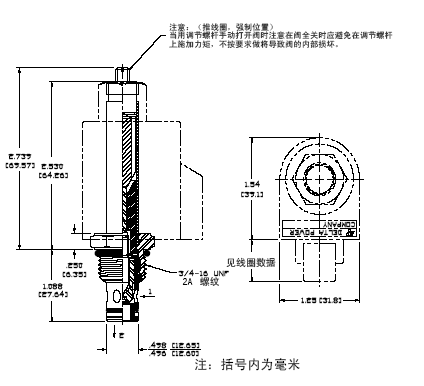

描述:
高压 3/4
POWER 系列,二通先导常开锥阀(通电时反向自由流动) |
|
技术参数
|
额定流量:8
GPM (30 L/Min) |
最大工作压力:5000
PSI (345 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
P=PB型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
描述:
3/4
POWER 系列,二通先导常开锥阀(通电断电时反向自由流动) |
|
技术参数
|
额定流量:8
GPM (30 L/Min) |
最大工作压力:3500
PSI (241 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
P=PB型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|
|

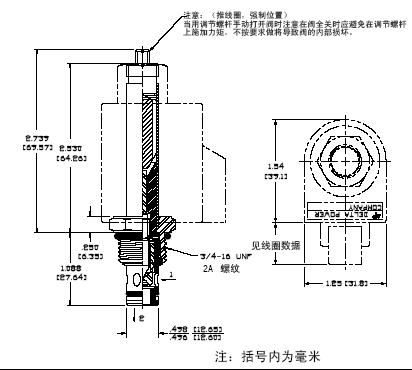

描述:
3/4
POWER 系列,常开式二通先导软阀座锥阀(通电时反向自由流动) |
|
|
|
|
|
|
|
|

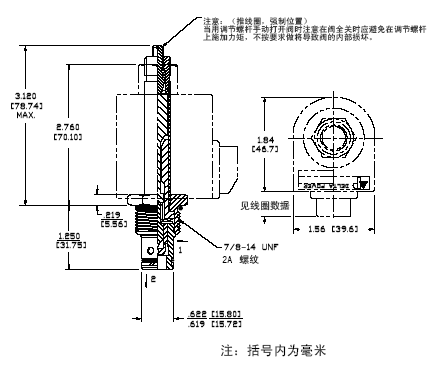

![](images/de-s2c-00.gif) |
描述:
7/8
DELTA 系列,常开式二通先导锥阀(通电时反向自由流动) |
|
技术参数
|
额定流量:15
GPM (57 L/Min) |
最大工作压力:3500
PSI (241 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
D=DE型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|

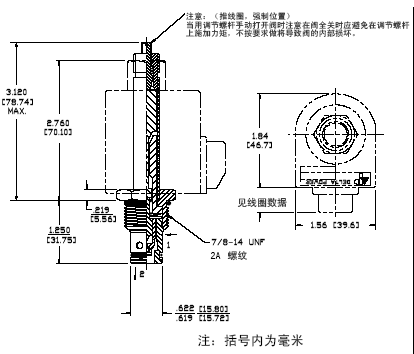

![](images/de-s2d-00.gif) |
描述:
7/8
DELTA 系列,常开式二通先导锥阀(通电时反向自由流动) |
|
技术参数
|
额定流量:12
GPM (45 L/Min) |
最大工作压力:3500
PSI (241 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
D=DE型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|

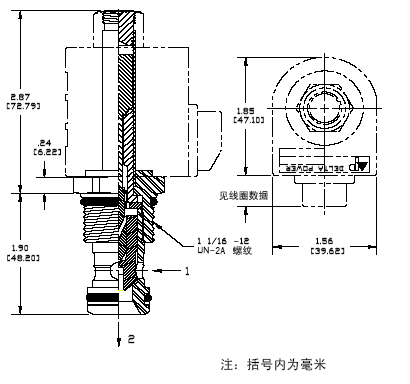

![](images/tt-s2c-00.gif) |
描述:
1
1/16 TECNORD 系列,常闭式二通先导锥阀(断电时反向自由流动) |
|
技术参数
|
额定流量:30
GPM (112 L/Min) |
最大工作压力:3000
PSI (207 bar) |
典型内泄(150
SSU):0-10
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
T=TT型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|

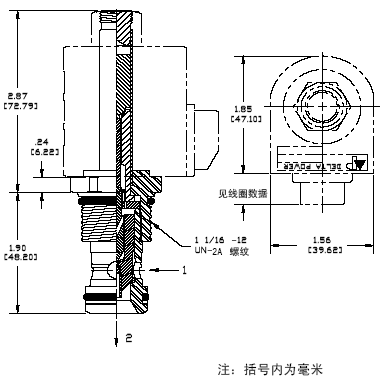

![](images/tt-s2d-00.gif) |
描述:
1
1/16 TECNORD 系列,常闭式二通先导锥阀(通电和断电时反向自由流动) |
|
技术参数
|
额定流量:30
GPM (112 L/Min) |
最大工作压力:3000
PSI (207 bar) |
典型内泄(150
SSU):0-10
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
T=TT型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|

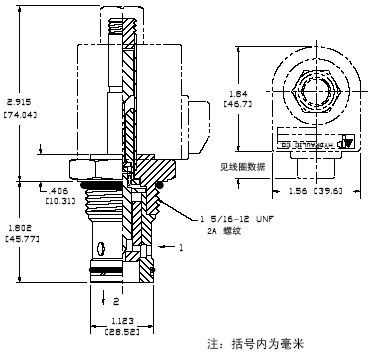

![](images/sj-s2c-00.gif) |
描述:
1
5/16 SUPER 系列,常开式先导锥阀(通电时反向自由流动) |
|
技术参数
|
额定流量:40
GPM (151 L/Min) |
最大工作压力:3500
PSI (241 bar) |
典型内泄(150
SSU):0-10
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
S=SJ型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|

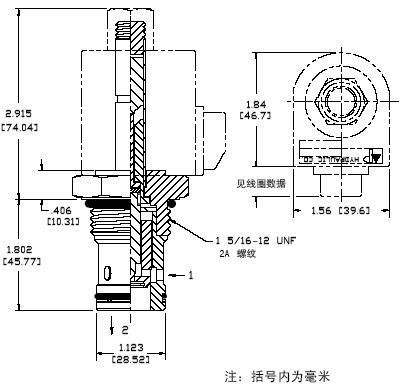

![](images/sj-s2d-00.gif) |
描述:
1
5/16 SUPER 系列,先导常开式锥阀(通电和断电时反向自由流动) |
|
技术参数
|
额定流量:40
GPM (151 L/Min) |
最大工作压力:3000
PSI (207 bar) |
典型内泄(150
SSU):0-10
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
S=SJ型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|
|
